干货 | 溢洪道、泄洪洞、溢流坝……一文看懂水利枢纽的“安全阀”

泄水建筑物是保障大坝安全的最后一道防线。本文系统梳理了溢洪道、泄洪隧洞等核心建筑物的结构、分类及消能原理，水利工程人必收藏！

在水利枢纽工程中，大坝负责“挡水”，而泄水建筑物则负责“放水”。它们就像是水库的“安全阀”和“水龙头”，当洪水来袭或需要调节水位时，它们承担着宣泄洪水、防止漫坝失事的致命重任。

关于泄水建筑物，你究竟了解多少？今天，我们将从四个维度，为您全面拆解这些水利重器的硬核知识。

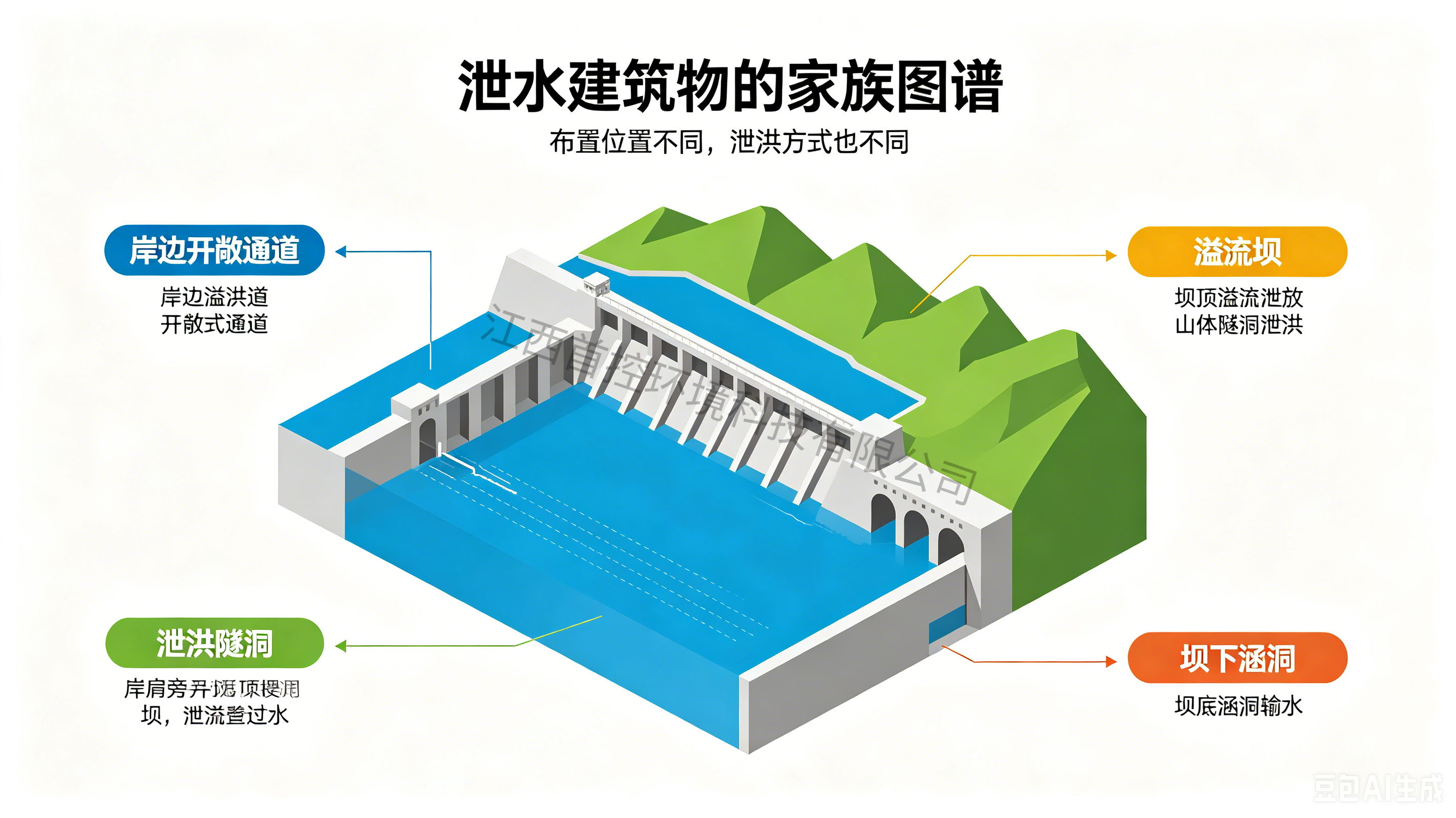

一、 泄水建筑物的“家族图谱”

在水利枢纽中，用来泄放水的水工建筑物统称为泄水建筑物。根据布置位置和结构特点，它们主要分为四大“门派”：

· 岸边溢洪道：布置在坝肩或岸边的开敞式泄水通道。

· 溢流坝：坝体本身兼具挡水与泄水双重功能（如混凝土重力坝）。

· 泄洪隧洞：穿过山体或建在坝内的隧洞，适用于峡谷地带。

· 坝下涵洞：直接穿过坝体底部的输水或泄水通道。

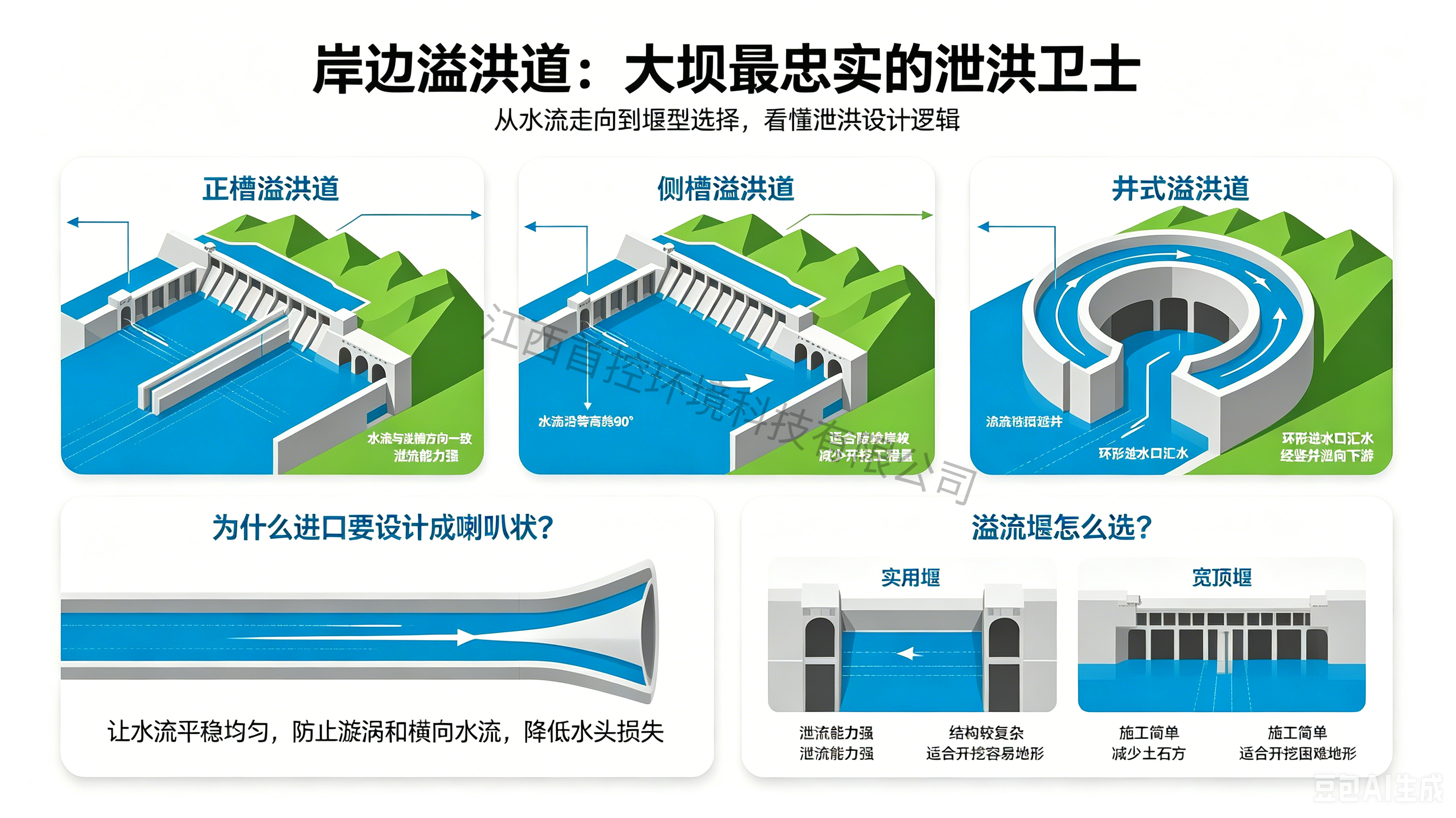

二、 岸边溢洪道：大坝最忠实的“泄洪卫士”

作为应用最广泛的泄水建筑物，岸边溢洪道根据水流走向，主要分为三种型式：

正槽溢洪道：泄槽与溢流堰轴线正交，过堰水流与泄槽方向一致。水流平顺，泄流能力强，是“最经典”的款式。

侧槽溢洪道：溢流堰大致沿等高线布置，水流过堰后进入侧槽，转弯约90°后再流向下游。这种设计非常适合地形陡峻、开挖工程量大的岸坡。

井式溢洪道：进水口呈环形，水流过堰后直接汇入竖井，再经隧洞泄向下游。

设计细节揭秘：

· 为什么进口要设计成“喇叭状”？
喇叭形的进水渠能让水流平稳、均匀地流向溢流堰，有效防止产生漩涡或横向水流，从而降低水头损失，让泄洪更顺畅。

· 溢流堰怎么选？
主要分为实用堰和宽顶堰。实用堰泄流能力强但结构复杂，适合开挖容易的地形；宽顶堰施工简单，适合地面高程较高、开挖困难的地形，能有效减少土石方量。

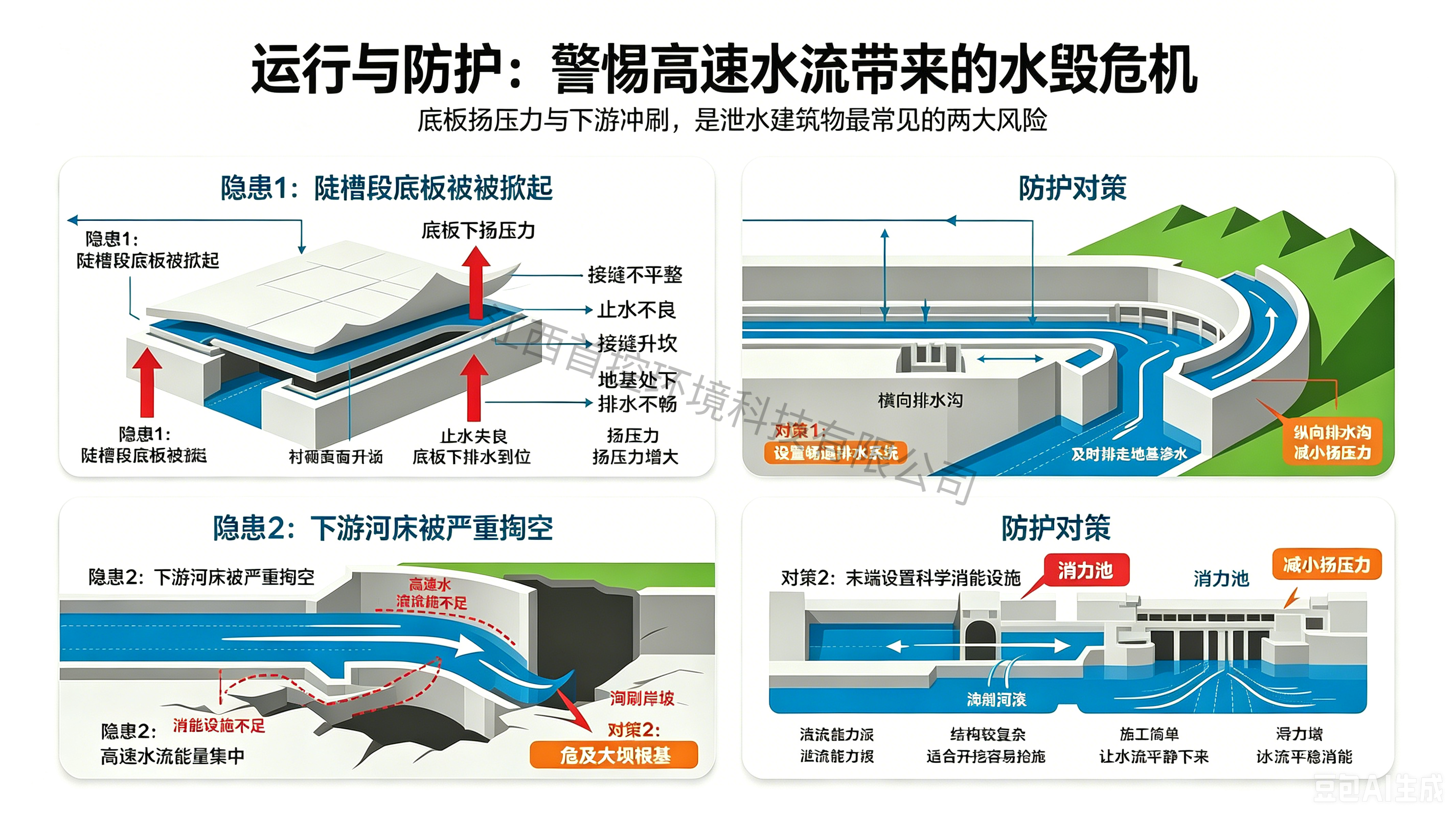

三、 运行与防护：如何避免“水毁”危机？

泄水建筑物长期承受高速水流的冲击，其结构安全至关重要。在实际运行中，必须警惕以下两大隐患：

隐患1：陡槽段底板被“掀起”破坏
底板破坏往往是由多种因素叠加导致的：衬砌表面不平整（特别是接缝处有升坎）、止水不良、地基处理不到位或底板下排水不畅。这些都会导致底板下产生巨大的扬压力和动水压力，最终将混凝土底板掀翻。
防护对策：必须在衬砌层下设置由横向和纵向排水沟组成的排水系统，并确保其绝对畅通，及时排走地基渗水，减小扬压力。

隐患2：下游河床被严重“掏空”
从溢洪道下泄的水流流速极高、能量巨大。如果末端消能设施设计不当，高速水流会直接冲刷下游河床和岸坡，甚至危及大坝根基。
防护对策：必须在泄水槽末端设置科学的消能设施，让水流在回归下游河道前“冷静”下来。

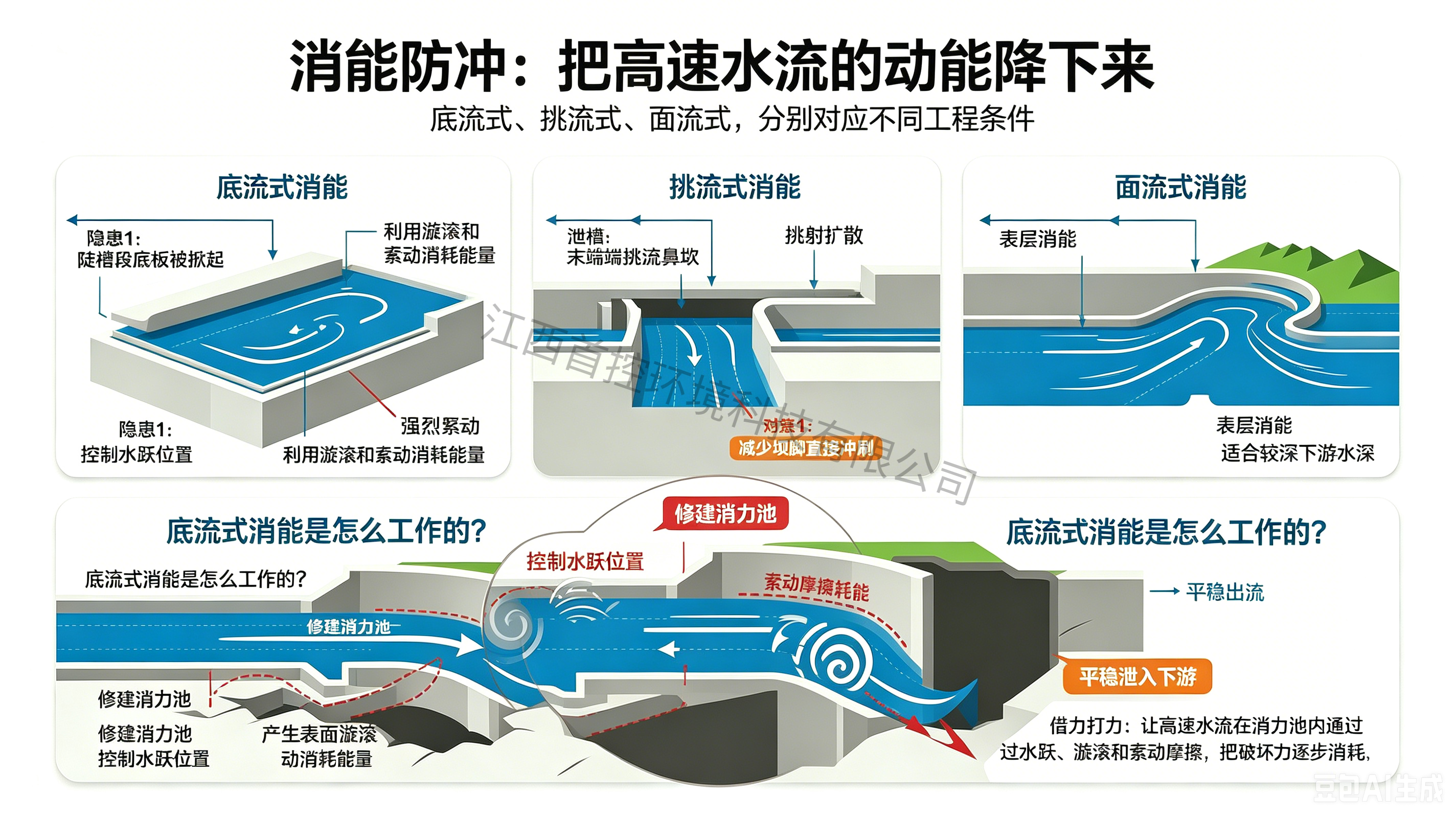

四、 消能防冲：高速水流的“减速带”

为了消除下泄水流的巨大动能，工程师们设计了多种消能措施，主要包括三种基本类型：底流式消能、挑流式消能和面流式消能。在实际工程中，还会根据地形将它们组合使用。

核心原理解析：底流式消能是怎么工作的？
底流消能的精髓在于“借力打力”。它通过在建筑物下游采取工程措施（如修建消力池），精准控制“水跃”发生的位置。利用水跃产生的表面漩滚和强烈的紊动摩擦，将破坏力极强的高速水流能量消耗殆尽，从而实现平稳消能。

泄水建筑物的设计与运维，关乎着整个水利枢纽的安澜。希望这篇科普能为您建立起清晰的知识框架。
